Wärmepumpen revolutionieren die Art und Weise, wie wir unsere Häuser erhitzen, und bieten nachhaltige und energieeffiziente Alternativen zu traditionellen Kesseln. Unter den wesentlichen Komponenten, Heizung auf Luft-Wasser-Wärmepumpe aus denen eine besteht.
In diesem Artikel werden die wichtigsten Unterschiede zwischen Kondensator- und Verdampferspulen untersucht , insbesondere im Kontext von Heizwärmepumpen . Während die Grundprinzipien in allen HLK-Systemen gelten, können Sie diese fokussierte Diskussion helfen, zu verstehen, wie diese Spulen während des Heizzyklen funktionieren, wie sich ihr Design auf die Effizienz auswirkt und welche Arten üblicherweise in Systemen mit niedrigem Ambiententemperatur für kompakte Wohnheime verwendet werden.

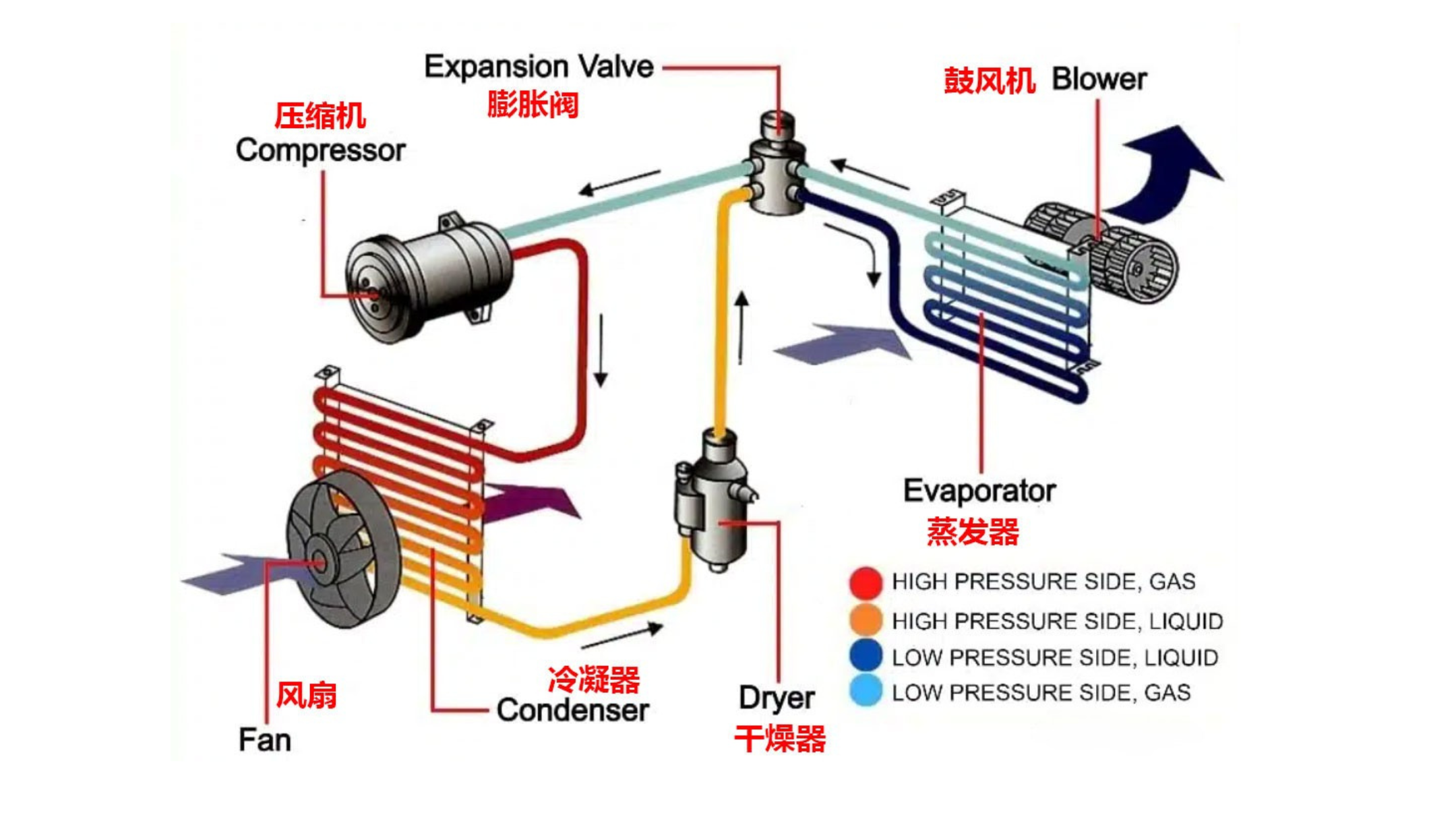

Eine typische Heizwärmepumpe besteht aus vier Hauptkomponenten:
Kompressor -Komprimiert Kältemittelgas mit niedrigem Druck in einen Hochdruck-Hochtemperaturzustand.
Drosselvorrichtung (z. B. Expansionsventil) - reduziert den Druck des Kältemittels, bevor er in den Verdampfer eintritt.
Verdampferspule - absorbiert Wärme aus der Außenluft.
Kondensatorspule - Freisetzt die gesammelte Wärme in Innenheizsysteme wie Kühler oder Unterbodenrohre.
Jeder Teil dieses geschlossenen Systems spielt eine entscheidende Rolle bei der Übertragung von Wärme. Der Kompressor- und Drosselungsgerät steuert den Kältemitteldruck und die Durchflussrate, während der Verdampfungsverdampfer gegen Kondensatorspulenpaarung den physischen Wärmeaustausch behandelt. Ohne optimiertes Spulendesign kann selbst der beste Kompressor die Ineffizienzen bei der Wärmeabsorption oder -freisetzung nicht komprieren.

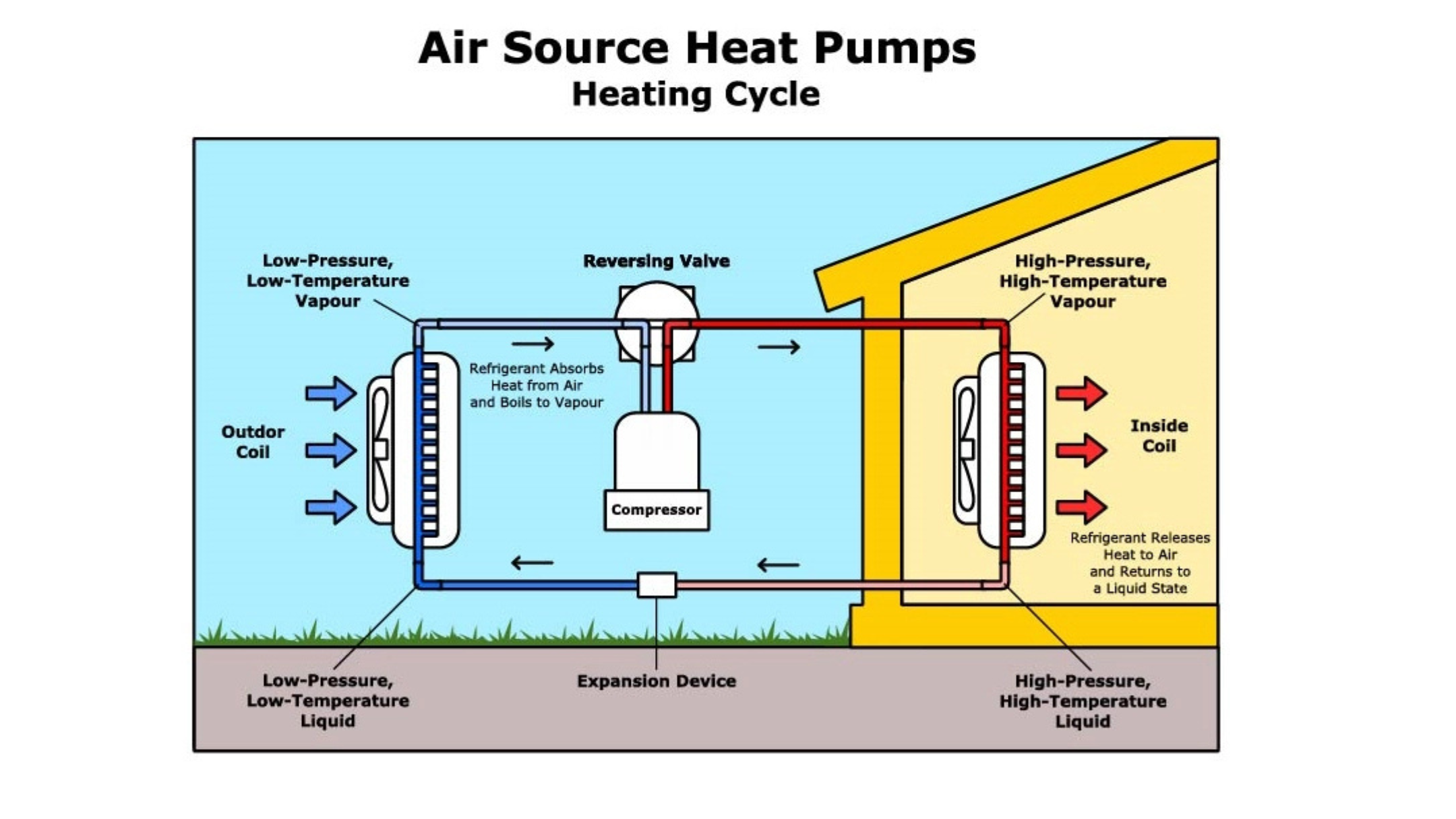

In einer Heizwärmepumpe befindet sich die Verdampferspule normalerweise in der Außeneinheit . Es absorbiert thermische Energie aus der Umgebungsluft -selbst bei Temperaturen von -25 ° C in modernen R290 -Systemen. Das Kältemittel im Inneren der Spule verdunstet, wenn es diese Hitze sammelt.
Die Kondensatorspule , die sich in der Inneneinheit befindet , erhält den heißen Kältemitteldampf mit hohem Druck. Während es Wärme in das Wasserheizsystem freigibt, kondensiert das Kältemittel wieder in eine Flüssigkeit.
Dies ist der grundlegende Kondensatorverdampferunterschied im Heizmodus:
Der Verdampfer ist der Wärmeabsorber (im Freien), während
Der Kondensator ist der Wärmeemitter (Innenräume).
Während des Kühlzyklen (in reversiblen Wärmepumpen) wechseln diese Rollen. Der Verdampfer wird zum Innenkühlelement, während die Kondensatorspule draußen Wärme überträgt. Bei heizungsdominanten Anwendungen bleibt der Fokus jedoch auf der Maximierung der Leistung während des Heizzyklus.
Die Wärmeübertragung wird durch die Phasenänderung des Kältemittels ermöglicht - von Flüssigkeit zu Gas im Verdampfer und von Gas zu Flüssigkeit im Kondensator. Dieser Zyklus wird vom Kompressor angetrieben und durch die Spulenoberfläche, die Materialleitfähigkeit und die Umgebungstemperatur wirksam. Deshalb ist es mehr als akademisch, die subtilen Designunterschiede zwischen Kondensator und Verdampfer zu kennen -es geht um die reale Leistung.
Auch außerhalb des Kontextes nur von Heizungsanwendungen bleibt der funktionale Unterschied zwischen den beiden Spulen grundlegend. Hier ist ein Side-by-Side-Vergleich:
| Feature | -Verdampferspule | Kondensatorspule |
|---|---|---|
| Funktion | Absorbiert Wärme in Kältemittel | Freisetzt Wärme aus dem Kältemittel |
| Position (Heizmodus) | Außeneinheit | Inneneinheit |
| Position (Kühlmodus) | Inneneinheit | Außeneinheit |
| Temperaturverhalten | Niedrigtemperaturseite | Hochtemperaturseite |
| Phasenänderungsrichtung | Flüssigkeit → Gas | Gas → Flüssigkeit |
| Typisches Design | Größer, Außenluft ausgesetzt | Kompakt, in Wassertank integriert |
Diese Übersicht auf hoher Ebene veranschaulicht die Rollen des Verdampfers und der Kondensatorspule sowohl in Heiz- als auch in Kühlmodi und verdeutlicht, warum sie nicht austauschbar sind, obwohl sie Teil des gleichen Kältemittelszyklus sind.
Beim Vergleich der Verdampferspule mit Kondensatorspule ist es wichtig zu verstehen, dass sie sich in Material, Design und Zweck unterscheiden können.
Kupferrohr + Aluminiumflossen : Diese Kombination bleibt aufgrund der hervorragenden thermischen Leitfähigkeit von Kupfer und der Erschwinglichkeit von Aluminium der Branchenstandard.
Mikrokanal -Aluminiumspulen : Diese werden zunehmend in kompakten Systemen für ihre Wärmeübertragungseffizienz und einen kleineren Formfaktor verwendet.
Im Freienverdampfer verwenden häufig hydrophile Beschichtungen, um die Entwässerung zu verbessern und Frost zu widerstehen.
Innenkondensatoren benötigen möglicherweise eine Behandlung gegen Limiten gegen harte Wasserbedingungen.
Die Verdampfer sind tendenziell aufgrund der geringeren Wärmedichte in der Außenluft größer .
Kondensatoren sind in der Regel kompakter und konzentrieren sich auf schnelle Wärmeübertragung in Innensysteme.
Das Verständnis des räumlichen Unterschieds zwischen Kondensator- und Verdampferspulen ist für die Installationsplanung von entscheidender Bedeutung:
Im Heizmodus :
Verdampferspule : Im Freien gelegen
Kondensatorspule : Innenräume gelegen
Im Kühlmodus :
Die Rollen sind umgekehrt
Die Wärmepumpensysteme komplizieren die Platzierung weiter, indem Sie Innen- und Außenspulen über Kältemittelrohre anschließen. Dies erfordert eine sorgfältige Berücksichtigung der Rohrlänge, der Isolierung und des Dienstzugriffs.
In Regionen mit kaltem Wetter, insbesondere in Mittel- und Nordeuropa oder Nordamerika, wird die Spuleneffizienz noch wichtiger.
Die Verdampferspulen müssen gut zum Einfrieren von Luft funktionieren und auf Abtauzyklen, weit-fein-Abstand und feuchtigkeitsbeständige Beschichtungen erforderlich sind.
Kondensatorspulen müssen mit einem hohen wasserseitigen Wirkungsgrad stabiler Ausgang für Bodenheizungs- oder Kühlersysteme-bei 35–60 ° C-liefern.
Entwurfsunterschiede wirken sich direkt auf den SCOP aus (saisonaler Leistungskoeffizient), wodurch die Spulenauswahl ein Kernbestandteil des Wärmepumpentechnik ist.
Die richtige Wartung ist der Schlüssel zur anhaltenden Leistung:
Saubere Blätter, Eis und Schmutz von Außeneinheiten regelmäßig
Stellen Sie sicher, dass der Luftstrom nicht durch Wände, Zäune oder Schnee blockiert wird
Planen Sie jährliche Technikerinspektionen
Flush -Wasserschaltungen, um eine limeskale Aufbau zu verhindern
Reinigen
Stellen Sie sicher, dass Zirkulationspumpen und Sensoren korrekt funktionieren
Die Vernachlässigung einer der beiden Spulen kann zu einer schlechten Leistung, einem Systemradfahren und einer verkürzten Lebensdauer der Geräte führen.
Das Verständnis der Unterschiede zwischen Verdampfer und Kondensatorspulen ist entscheidend für die Optimierung der Wärmepumpenleistung, insbesondere in kleinen Häusern und Wohnungen in kälteren Regionen . Diese Komponenten arbeiten zusammen, um eine effiziente, umweltfreundliche Heizung zu liefern-insbesondere wenn das Spulendesign ordnungsgemäß mit der Installationsumgebung übereinstimmt.
Bei Solareast bieten wir leistungsstarke 4-kW-R290-Wärmepumpen an , die den Heizanforderungen kompakter Wohnhäuser in kälteren Klimazonen erfüllen. Unsere BLN-Serie bietet effiziente und umweltfreundliche Heizlösungen, die ideal für raumbegrenzte Anwendungen, bei denen die Energieleistung wichtig ist.
Entdecken Sie unsere 4KW R290 Wärmepumpe - BLN -Serie
Wenden Sie sich an unsere Produktspezialisten für personalisierte Beratung und Lösungen.
