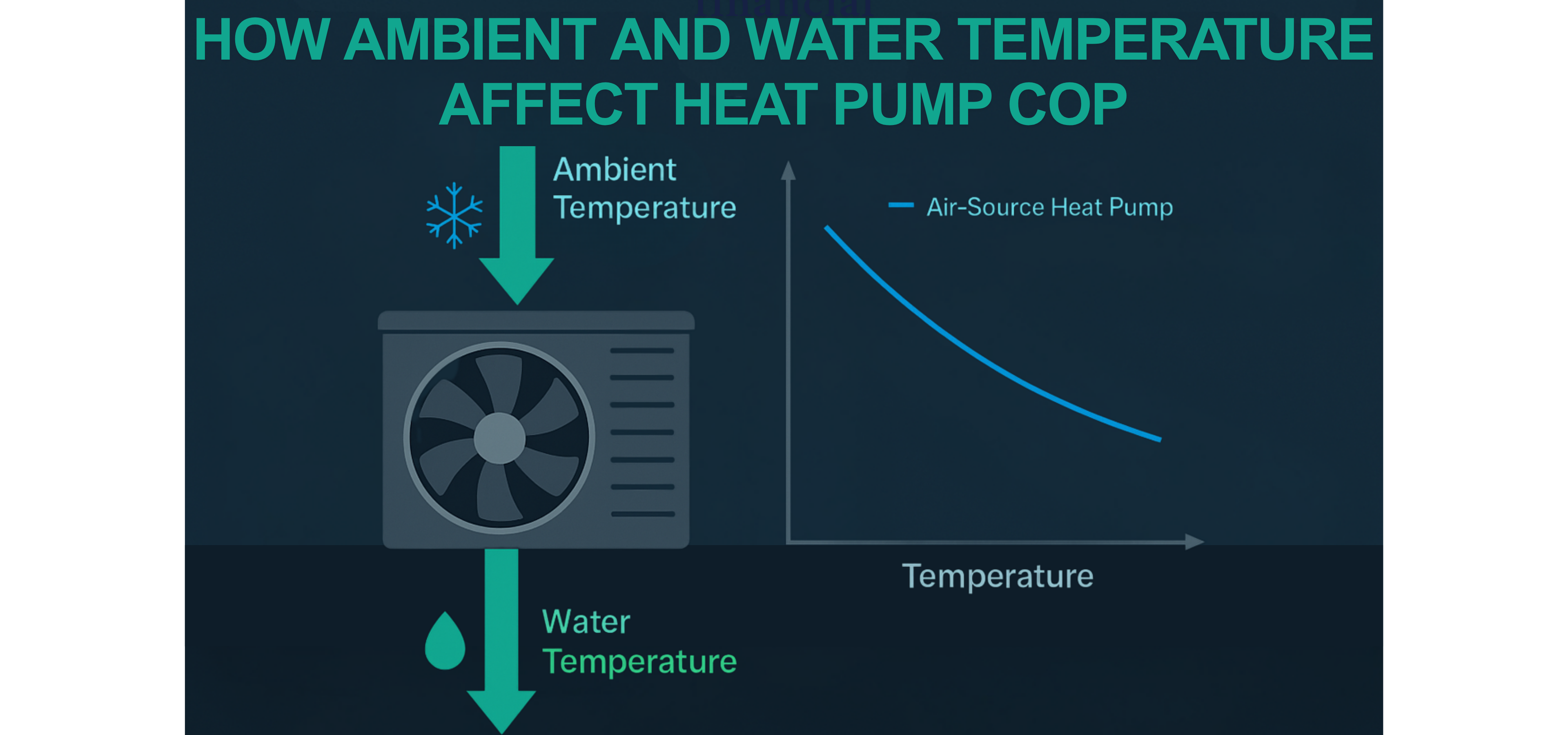

Wie die Umgebungstemperatur und die Wassertemperatur die Wärmepumpe Cop beeinflussen

Einführung

Das Verständnis der Dynamik der Wärmepumpe -COP ist für alle, die an der Konstruktion oder Bewertung des HLK -Systems beteiligt sind, unerlässlich.
Der Leistungskoeffizient (COP) ist eine Schlüsselmetrik zur Bewertung der Energieeffizienz von Wärmepumpen. Es repräsentiert das Verhältnis zwischen der thermischen Energieabgabe und dem Eingang der elektrischen Energie. Ein höherer COP zeigt eine höhere Effizienz an.

Nach Angaben der International Energy Agency (IEA) kann die Erhöhung der Wärmepumpenpolizei um nur 0,5 die Betriebskohlenstoffemissionen um etwa 7% reduzieren ( IEA, 2022 ). In diesem Artikel wird untersucht, wie Umgebungstemperatur und Wasserauslasstemperatur - zwei grundlegende Variablen - die Wärmepumpe -Cop betrifft, aus thermodynamischen Prinzipien, Felddaten und praktischen technischen Perspektiven.

1. Einfluss der Umgebungstemperatur: Wärmequelleneffizienz

1.1 Thermodynamischer Hintergrund

Basierend auf dem Carnot -Zyklus wird der theoretische maximale Wärmepumpe -Cop definiert als:

COP_MAX = T_HOT / (T_HOT - T_COLD)

Wobei T absolute Temperatur in Kelvin ist. Die Formel zeigt, dass je kleiner der Temperaturhub zwischen der Quelle und der Senke ist, desto höher der Effizienz.

In der Praxis arbeiten reale Systeme weit unter diesem theoretischen Maximum. Laut dem ASHRAE -Handbuch (2020) erreichen moderne Wärmepumpen aufgrund thermodynamischer Verluste und Komponenten -Ineffizienzen in der Regel 40–60% der Carnot -Grenze.

Engineering Insight: Das CARNOT-Prinzip dient als wertvoller Benchmark, aber das reale Systemverhalten wird durch Kompressorleistung, thermophysikalische Eigenschaften des Kältemittels und die Systemkontrollstrategie angetrieben.

1.2 Felddaten

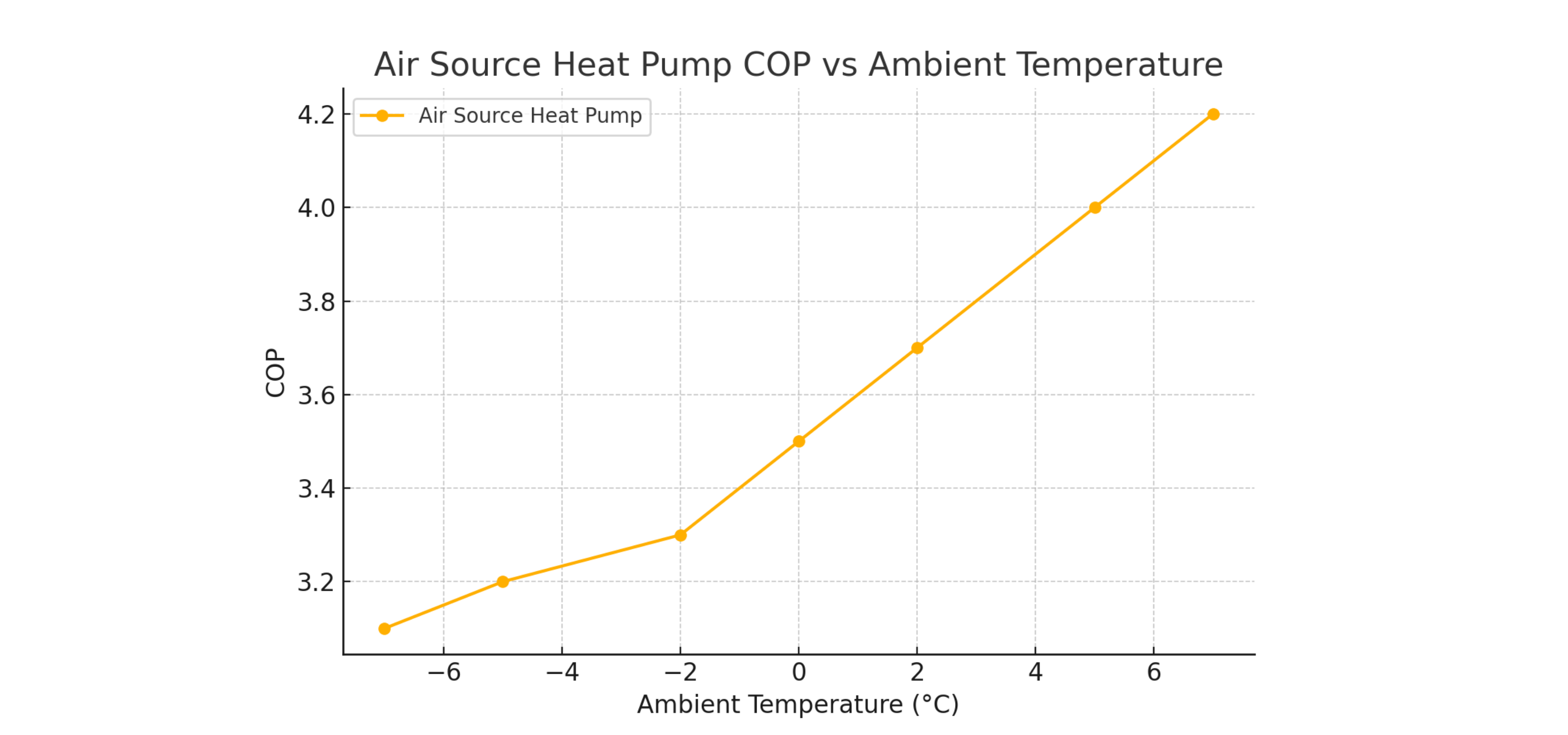

Die European Heat Pump Association ( EHPA ) liefert saisonale Leistungstestergebnisse, die die Auswirkungen fallender Umgebungstemperaturen hervorheben:

• Wenn die Außentemperatur von 7 ° C auf -7 ° C sinkt:

• Luftquellen-Wärmepumpe-Cop fällt von 4,2 auf 3,1 (–26%) ab

• Die COP der Bodenquelle nimmt von 5,1 auf 4,3 ab (–16%)

Diese Trends werden in Klimazonen mit hohem Heizbedarf weit verbreitet. In Südfinnland zeichneten beispielsweise mehrere Wohneinheiten bei längeren Kältezauber die COP -Werte unter 2,0.
( Quelle: EHPA -Marktbericht, 2023 )

1.3 Mechanismus der COP -Reduktion

Niedrigere Outdoor -Temperaturen führen zu erheblichen Abfällen des Cop -Wärmepumpenpumpens, angetrieben von:

• Reduzierter Verdampferdruck, erhöht das Kompressordruckverhältnis und steigender Energieverbrauch

• Verringerte Kältemittelmassenfluss, Beeinträchtigung der Wärmeübertragung am Verdampfer

• Häufige Abtauzyklen, Verbrauch von Hilfskraft und Störung des stationären Betriebs
  ( Quelle: Journal of Building Engineering, 2021 )

️ Design -Tipp: In Klimazonen mit saisonalen Tiefstständen unter –10 ° C sollten die Systeme Dampfinjektion (EVI), optimierte Expansionsventile oder hybride Lösungen zur Stabilisierung der Leistung umfassen.

2. Einfluss der Wasserauslasstemperatur: Lastanforderungen

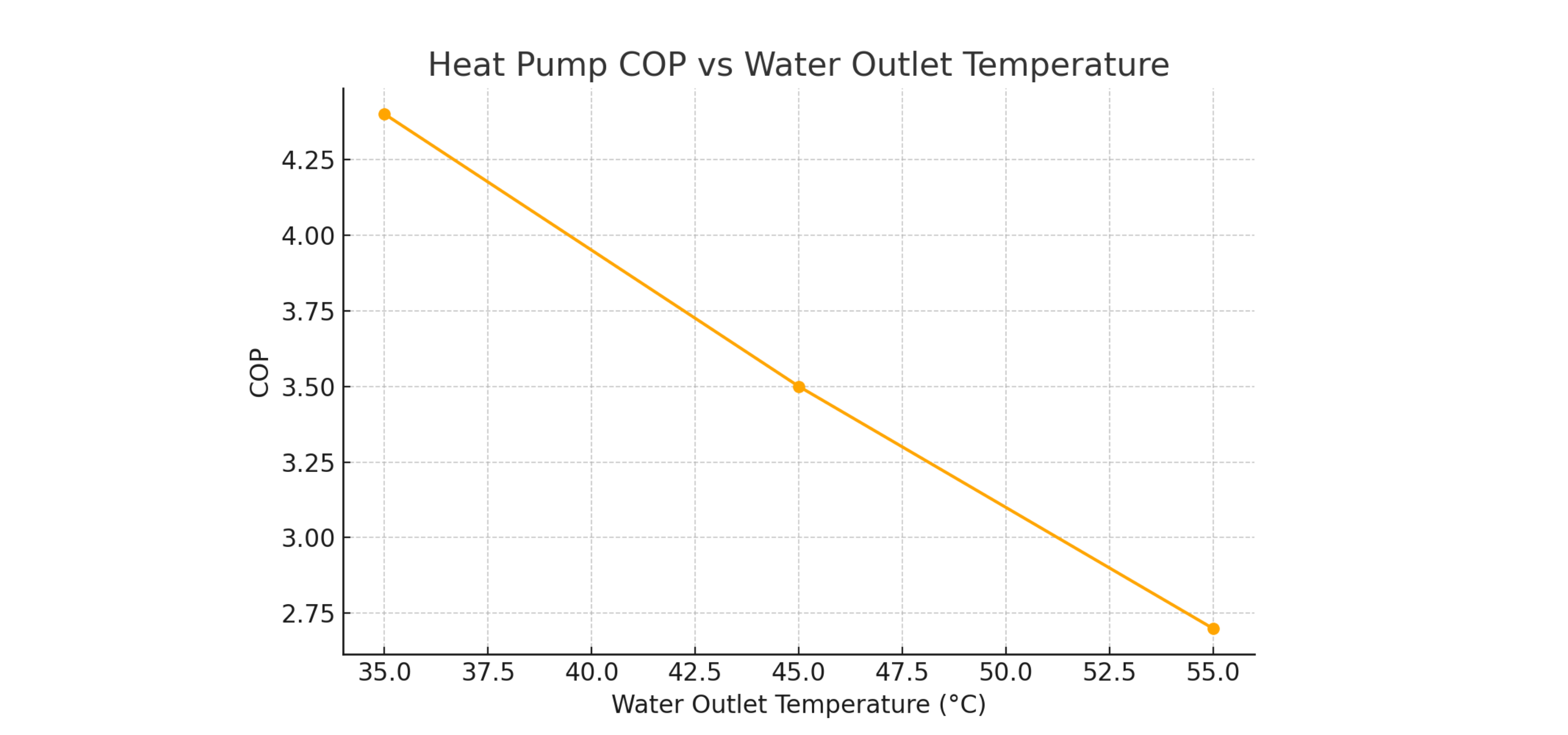

2.1 Temperatur vs. COP -Kurve

Die Erhöhung der Wasserauslasstemperatur erhöht den Temperaturaufzug, das das System überwinden muss, was zu einer geringeren Wärmepumpe und Effizienz führt. Nach Fraunhofer ISE:

( Quelle: Fraunhofer ISE White Paper, 2023 )

2.2 technische Herausforderungen im Hochtemperaturbetrieb

Als Auslasstemperatur steigt:

• Die Kompressorentladetemperatur kann 150 ° C überschreiten und die thermischen Grenzwerte beanspruchen

• Der Systemdruck steigt, insbesondere mit R290-Kältemittel, bei dem hochrangiger Druck bei 55 ° C 26 bar erreichen kann

• Das Risiko des Schmiermittelausbruchs steigt aufgrund von hoher Temperatur und chemischer Wechselwirkung

Praktischer Hinweis : In Hochtemperatur-DHW-Anwendungen wird empfohlen, thermische Puffer oder Kaskadensysteme einzubeziehen, um die direkte Kompressorlast zu reduzieren und die Lebensdauer der Geräte zu verlängern.

3.. Gekoppelte Effekte: Leistung unter extremen Bedingungen

Extreme -Temperaturkombinationen stellen eine schwerwiegende Herausforderung für die Aufrechterhaltung einer stabilen Wärmepumpe -Cop dar.

3.1 Kombinierte Variablen und reales Risiko

Nach Simulationen von ETH Zürich:

• Bei –10 ° C Umgebung

• Der Stromverbrauch des Kompressors kann um 120–150% steigen
  ( Quelle: Energieumwandlung und -management, 2022 )

Risikoszenario: Ein Nachrüstprojekt in Innsbruck (Österreich) ergab, dass eine Standard-Luft-Wasser-Einheit während einer Kaltfront von -12 ° C mit hoher DHW-Nachfrage keinen COP über 2,0 aufrechterhalten konnte, was zur Abhängigkeit von elektrischen Sicherungsheizungen führte.

3.2 Optimierungsstrategien

Um die Wärmepumpe-COP unter realen Bedingungen zu verbessern, ist ein mehrstufiger technischer Ansatz erforderlich.

A. Kompressorinnovationen

• Invertergetriebene Kompressoren ermöglichen eine präzise Modulation, die Echtzeit-Last entsprechen

• EVI (Economizer Cycle) verbessert die Leistung der niedrigen Temperatur

• Zweistufige Komprimierung mindert die Leistungsabfälle in extremer Kälte
  ( Quelle: Applied Thermal Engineering, 2021 )

B. Kältemittel -Zyklus -Design

• R290 und R32 bieten eine günstige Thermodynamik und niedrige GWP

• CO₂ Transkritische Zyklen sind vielversprechend in Hochtop-DHW-Systemen, insbesondere in der Ejektorentechnologie
  ( Quelle: Wissenschaft und Technologie für die gebaute Umwelt, 2023 )

Bereitstellungstipp: Für Märkte wie Mitteleuropa kombiniert die Verwendung von R290 in Split-Typ- oder indirekten Schleifensystemen die Einhaltung der kräftigen Leistung mit geringer Leistung und eine höhere Wärmepumpe-COP.

4.. Entwurfsleitlinien und Branchenaussichten

4.1 Überlegungen für praktische Designs

• Folgen Sie EN 14825 für saisonale Leistungsbenchmarks

• Design für niedrige Versorgungstemperaturen (35–45 ° C), wo immer möglich

• Erforschen Sie die hybride Integration, wie z.

Planungseinsicht: Wärmepumpe COP sollte sowohl unter milden als auch unter extremen saisonalen Testpunkten berücksichtigt werden. Die Systeme sollten nicht nur bei A7/W35, sondern auch unter schlechtesten Fall A-10/W55 bewertet werden, um die Zuverlässigkeit des ganzjährigen Runden zu gewährleisten.

4.2 Innovation und zukünftige Forschung

Zukünftige Bemühungen werden sich voraussichtlich stark auf die Erhöhung der Wärmepumpe unter variablen Umgebungsbelastungen konzentrieren. Aufkommende Richtungen umfassen:

• KI-basierte COP-Vorhersagemodelle zur Verbesserung der Echtzeitkontrolle

• Fortgeschrittene Kältemittel und Phasenwechselmaterialien

• Standardentwicklung wie IEC 63139, die sich mit Weitbereichstemperaturtestbedingungen befasst

Abschluss

✅ Key Takeaways:

• Umgebungstemperatur (7 ° C → -7 ° C) → Wärmepumpe COP fällt um 20–30% ab

• Wasserauslasstemperatur (35 ° C → 55 ° C) → Wärmepumpe Cop fällt um 30–45% ab

• Kombinierte Bedingungen → Wärmepumpe COP kann bis zu 60%sinken, der Energieverbrauch kann sich verdoppeln

Um komplexe Betriebsbedingungen zu bewältigen, müssen Wärmepumpensysteme der nächsten Generation die Verbesserung der Wärmepumpen-COP durch intelligentere Systemdesign und die adaptive Steuerung priorisieren. Diese Systeme erfordern intelligentere Kontrolle, klimatanpassende Kältemittel und ein widerstandsfähiges Komponentendesign. Zukünftige Systeme müssen das thermodynamische Verständnis, die Feldoptimierung und die digitale Intelligenz integrieren, um zuverlässige Effizienz in allen Jahreszeiten und Geografien zu erzielen.

Optimieren Sie Ihr System mit Zuversicht

Neugierig, wie Sie die Wärmepumpe -Cop und die Leistung über extreme Temperaturen und Auslassanforderungen optimieren können?
Solareast bietet technische Lösungen an, die auf Ihre Klimatonzone und Systemanforderungen zugeschnitten sind.

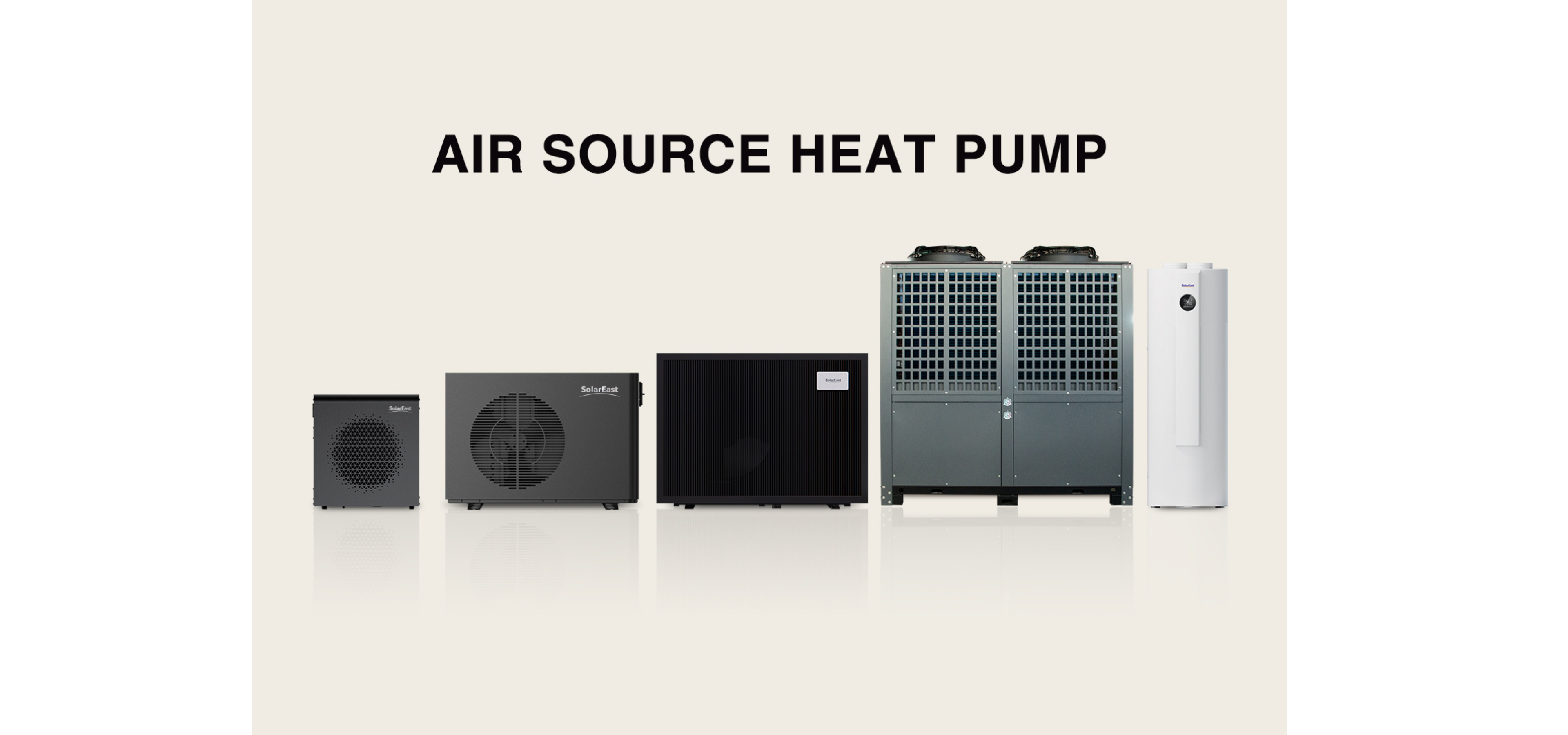

Erforschen Sie unsere fortschrittlichen Wärmepumpensysteme
